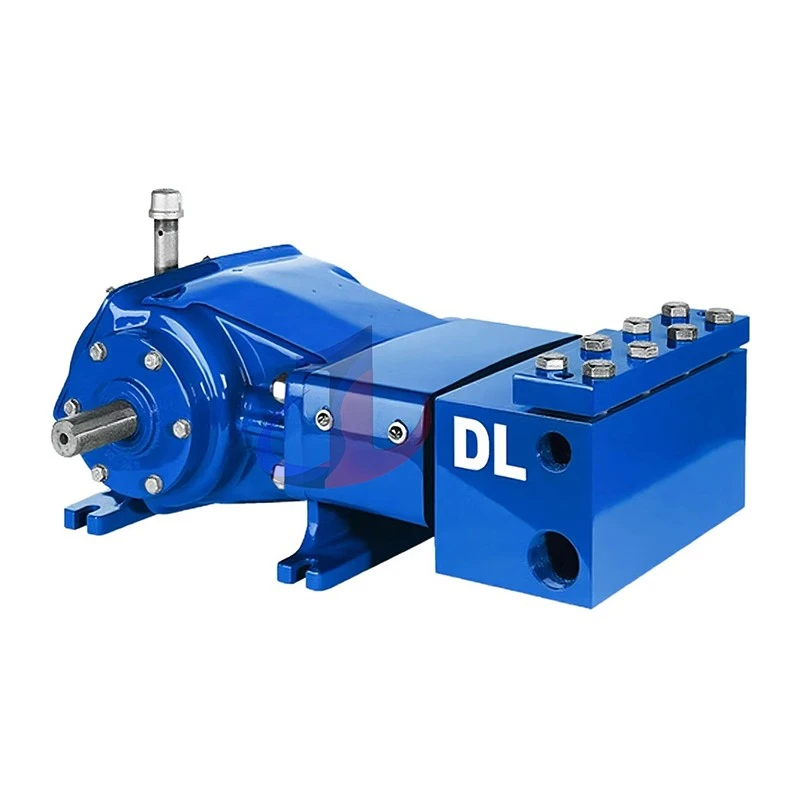

マイヤーズ C35-20-DV ポンプ

堅牢な鋳鉄製クランクケース（パワーラック）

C35-20-DV のパワー ラックは固体一体鋳鉄 (CL30 クラス) 設計であり、すべての内部ドライブ コンポーネントに非常に安定したベースを提供します。さらに、クランクケースは特大のオイルリザーバーとしても機能し、すべての可動部品に優れた潤滑と効率的な熱放散を保証します。潤滑油の十分な容量は、潤滑油の交換サイクルを延長するだけでなく、より重要なことに、熱交換効率の向上によりパワーエンドの動作温度を効果的に制御し、ベアリングやギアなどの主要コンポーネントの寿命を大幅に延長します。

クランクシャフト-鍛造プロセスによる耐疲労性

C35-20-DV のクランクシャフトは、鍛造および熱処理後の 4140 合金鋼または高強度ダクタイル鋳鉄 (ASTMA536) で作られています。

ダクタイル鉄心部品（コンロッド、クロスヘッド）

コンロッドとクロスヘッドは、巨大な往復力を伝達する重要な部品です。この目的のために、ASTM A536 規格に準拠した高強度ダクタイル鋳鉄を選択しました。-この材料の選択により、コンロッドはピストンストロークによって発生する大きな引張応力と圧縮応力を脆性破壊を起こすことなく効果的に吸収することができます。同時に、ダクタイル鋳鉄の優れた減衰性能もポンプのスムーズで低騒音な動作に貢献し、パワーエンドシステム全体の摩耗をさらに軽減します。

高強度ダクタイル鋳鉄マニホールド

C35-20-DV の油圧エンドボディ (マニホールド) は高強度ダクタイル鋳鉄製で、オプションの材質としてアルミニウム青銅も用意されています。ダクタイル鉄製マニホールドは、最大 2000 PSI の使用圧力に耐えることができ、その固有の耐食性により、下水道の浚渫や工業用洗浄などの用途に適しています。これらのシナリオでは、工業用下水道の建設におけるダクタイル鉄製マニホールドの使用は大きな関心を集めており、ポンプはさまざまな洗剤や複雑な組成の廃水にさらされます。

先進的なシリンダーライナーとピストンアセンブリ

セラミックコーティングを施したステンレス鋼テーパーシリンダーライナーを使用しました。この設計は、従来の硬化鋼またはクロムメッキライナーよりもはるかに優れています。セラミックコーティングにより、極めて高い表面硬度（モース硬度に近い）と極めて低い摩擦係数が得られます。これには 2 つの利点があります。1 つは、泥の中の砂や砂利の磨耗に効果的に抵抗することです。第二に、その滑らかな不活性表面により、摩擦と発熱が低減され、ピストンパッキンシールの寿命が大幅に延長されます。この設計は、メンテナンス間隔の延長と総所有コストの削減に直接つながります。

「DV」モデルの利点-デルリン バルブ システム

C35-20-DV モデルの「DV」は、高性能アセタール (デルリンとしても知られる) プレーン バルブ (部品番号 . 17714A003) が装備されていることを示します。アセタール材料は湿潤環境において優れた寸法安定性を提供し、この設計された選択は、化学的適合性と信頼性の観点からポンプの性能を最適化するように設計されており、業界で蔓延しているバルブの故障問題に直接対処します。

高性能シーリングシステム

C35-20-DV は、ブナ-N と綿生地強化複合材料で作られたマルチ-リップ- リング フィラーを備えています。 v- リングの設計は、高圧でも信頼性の高い動的シールを提供します。ニトリルゴムは優れた汎用シール材として石油系油、水に対する耐性が高く、コストパフォーマンスの高い標準構成です。

また、より要求の厳しい用途の要求を満たすバイトン (FKM) などの代替シーリング材料も提供しています。 Viton は、高温耐性と幅広い腐食性の高い化学薬品に対する耐性に優れているため、お客様はポンプ構成を特定の過酷な動作条件に合わせて調整することができ、最適な性能と最大の耐用年数を確保できます。

表 1: Myers C35-20-DV の性能および構造データ

修理後のポンプを工場出荷時の性能基準に確実に復元できるように、当社では純正（OEM）修理キットを提供しています。 C35-20-DV 油圧エンドコア修理キット部品番号 17678A010。オリジナルのキットを使用すると、すべての交換部品が元の設計と同じ寸法、公差、および材料を持つことを保証できるため、不一致のサブファクトリー部品の使用による性能の低下や二次的損傷を回避できます。

表 2: C35-20-DV 油圧エンドサービスキットの内容 (部品番号. 17678A010)
